雙柱臥式帶鋸床的結構特點

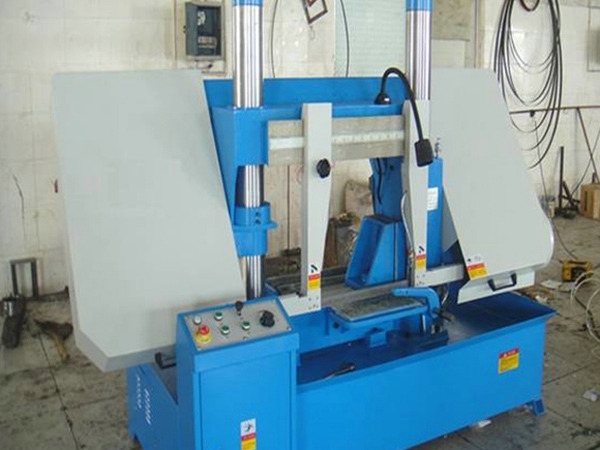

      組成部件 雙立柱臥式金屬帶鋸床主要部件有：底坐；床身、立柱；鋸梁和傳動機構；導向裝置；工件夾緊；張緊裝置；送料架；液壓傳動系統；電氣控制系統；潤滑及冷卻系統。

       液壓傳動系統由泵、閥、油缸、油箱、管路等元輔件組成的液壓回路，在電氣控制下完成鋸梁的升降，工件的夾緊。通過調速閥可實行進給速度的無級調速，達到對不同材質工件的鋸切需要。

       電氣控制系統由電氣箱、控制箱、接線盒、行程開關、電磁鐵等組成的控制回路，用來控制鋸條的回轉、鋸梁的升降、工件的夾緊等，使之按一定的工作程序來實現正常切削循環。

       潤滑系統開車前須按機床潤滑部位（鋼絲刷軸、蝸輪箱、主動軸承座、蝸桿軸承、升降油缸上下軸、活動虎鉗滑動面夾緊絲桿）要求加油。蝸輪箱內的蝸輪、蝸桿采用30號機油油浴潤滑，由蝸輪箱上部的油塞孔注入，箱仙面?zhèn)溆杏蜆?biāo)，當鋸梁位于低位置時，油面應位于油標的上、下限之間。試用一個月后應換油，以后每隔3－6個月?lián)Q油1次，蝸輪箱下部設有放油塞。
